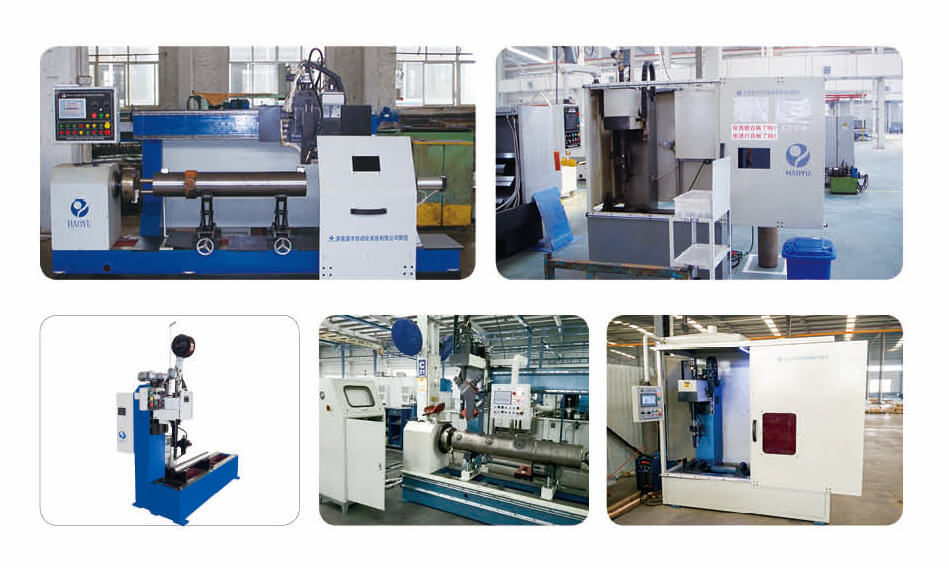

油缸油咀及閥座環縫自動焊機
2021/01/08
● 焊油咀，焊槍成一定角度可上下、左右和角度調整，采用短距離推絲式焊槍，將焊接電流導至焊接處。焊槍可以連續旋 轉，而沒有氣管纏繞現象。兩軸數控型采用兩軸數控系統控制機頭旋轉及上下，電機采用進口交流伺服驅動器驅動。
● 焊閥座，采用五軸數控系統，控制旋轉、焊槍上下、前后、左右及轉角五維動作。主軸旋轉速度隨工件旋轉位置變化，以 保證焊接線速度一致。
● 焊閥座，采用五軸數控系統，控制旋轉、焊槍上下、前后、左右及轉角五維動作。主軸旋轉速度隨工件旋轉位置變化，以 保證焊接線速度一致。
油缸油咀及閥座環縫自動焊機
產品簡介：
? ? 技術參數：
? ? 主要規格及技術參數
? ? 轉臺轉速 0.2-10r.p.m? 無級可調
? ? 焊接電流 50-350A,60% 暫載率
? ? 焊槍上下行程量 200mm
? ? 焊槍左右前后調整量 0 ~ 50mm
? ? 焊槍傾角 30 ° ~ 50°
? ? 適應工件尺寸 （ 缸長 × 油口直徑 ） 300-2000mm×20-80mm
?主要特點
? ? 該機主要用于各種規格的油咀及閥座焊縫的自動焊接。
? ? ● 焊油咀，焊槍成一定角度可上下、左右和角度調整，采用短距離推絲式焊槍，將焊接電流導至焊接處。焊槍可以連續旋 轉，而沒有氣管纏繞現象。兩軸數控型采用兩軸數控系統控制機頭旋轉及上下，電機采用進口交流伺服驅動器驅動。
? ? ● 焊閥座，采用五軸數控系統，控制旋轉、焊槍上下、前后、左右及轉角五維動作。主軸旋轉速度隨工件旋轉位置變化，以 保證焊接線速度一致。
? ? ● 采用PLC機控制整機運行。
? ? ● 采用大功率進口交流伺服電機控制主軸旋轉和焊槍上下、前后、左右及轉角。
相關推薦
窄間隙油缸焊機焊縫為標準的U型坡口，焊縫兩側對稱，焊縫兩側同徑尺寸不低于15mm.詳細
油缸環縫機器人自動焊該機用于油缸等環形焊縫的機器人自動焊接。系統構成為：一臺機器人+一臺單軸變位器，布局形式如上。焊接夾具安裝 在由機器人外部軸驅動的單軸變位器上，可使工件與機器人協調進行回轉運行。
● 采用機器人用水冷焊槍，保證焊接系統能夠在大工作規范下持續穩定工作。
● 機器人工作站內的工件焊接變位機采用外部軸由機器人控制柜統一控制，變位器與機器人協調運動。詳細
油缸水平環縫焊接專機● 焊槍固定，工件旋轉，焊接位置水平。
● 工件采用卡盤或中心孔定位，氣動夾緊同步旋轉，下置上下料托架。
● 焊槍及氣動尾座沿縱向可調，適應多品種焊接。
● 采用PLC機控制整機運行。
● 通過觸摸式人機界面可以方便地輸入及更改參數變頻調速，無級可調，提高設備可靠性。詳細
油缸變角度環縫焊專機● 焊槍固定，工件旋轉，焊接位置水平或角度焊。
● 工件采用卡盤或中心孔定位，氣動夾緊同步旋轉，下置上下料托架。
● 焊槍及氣動尾座沿縱向可調，適應多品種焊接。
● 采用PLC機控制整機運行，工件旋轉采用交流變頻驅動。
● 通過觸摸式人機界面可以方便地輸入及更改參數變頻調速，無級可調，提高設備可靠性。
● 焊接形式，焊接規范可預設，存儲詳細
